HD/HS

產品描述

適用范圍

　　HD系列單投刀開關、HS系列雙投刀開關適用于交流50Hz、額定電壓380V、直流220V，額定電流至1500A的成套配電系統裝置中，用作手動不頻繁接通與分?jǐn)嘟弧⒅绷麟娐坊蛴米鳛殡姎飧綦x之用HD（S）11系列中央手柄式刀開關主要用于動力站，不切斷帶有電流的電路，作為電氣隔離之用。
　　HD（S）12系列側方正面杠桿操作機構式刀開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝。
　　HD（S）13系列中央正面杠桿操作機構式刀開關主要用于正面操作、后面維修的開關柜中操作機構裝在正前方。
　　HD（S）14系列側面操作手柄式刀開關，主要用于動力箱中。
　　裝有滅弧室的刀開關可以切斷電流負荷，其它系列刀開關只作電氣隔離之用。
　　開關符合IEC60947-3、GB14048.3標準。
注：此類開關均不能帶負載操作！

主要技術參數

額定電壓為交流380V、直流220V。
額定電流為100、200、400、600、1000、1500A。
主要技術性能參數見表1。

表1

額定電流（A）		100	200	400	600	1000	1500
通斷能力(A) (5個操作循環)	AC380V、C0SΦ=0.72~0.8	100	200	400	600	1000	1500
通斷能力(A) (5個操作循環)	DCT=T0.01~0.011S 220V	100	200	400	600	1000	1500
機械壽壽命（次）		10000	10000	10000	5000	5000	5000
電壽命（次）		1000	1000	1000	500	500	500
Is短時耐受電壓（kA）		6	10	20	25	30	40
動穩定電流峰值（kA）	杠桿操作式	20	30	40	50	60	80
動穩定電流峰值（kA）	手柄式	15	20	30	40	50
操作力（N）		≤300	≥300	≥300	≥300	≥400	≥400

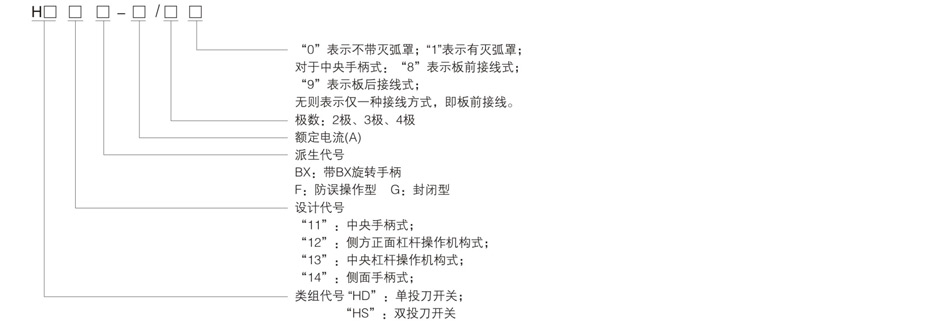

型號及含義

外形及安裝尺寸

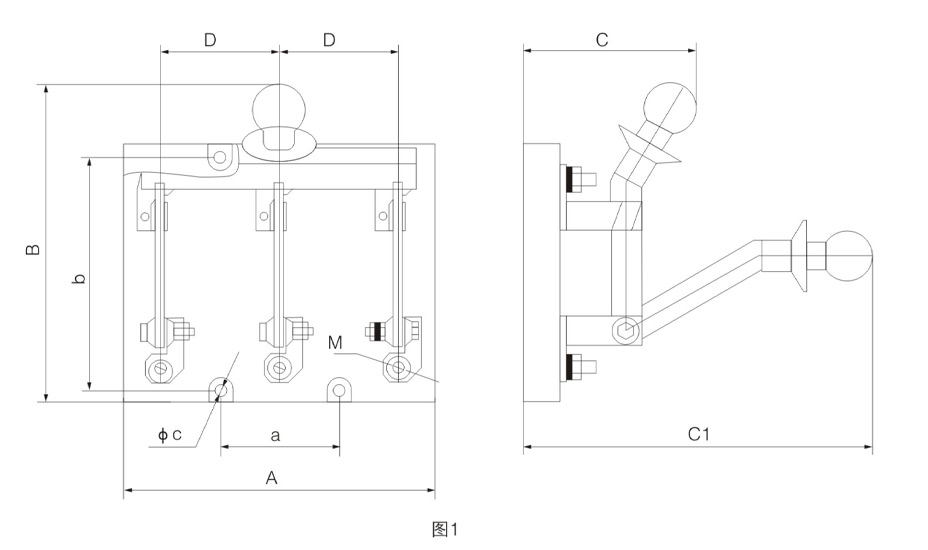

HD11系列開關板前接線外形與安裝尺寸見圖1及表2。

表2

型號		外形尺寸					安裝尺寸
型號		A	B	C	C1	D	a	b	Φc	M
HD11-100	2極	170	205	110	220	70	120	140	Φ7	M8
	3極	190	205	110	220	70	70	140	Φ7	M8
	4極	260	230	118	238	70	140	140	Φ7	M8
HD11-200	2極	170	205	110	220	70	120	140	Φ7	M8
	3極	190	205	110	220	70	70	140	Φ7	M8
	4極	260	230	118	238	70	140	140	Φ7	M8
HD11-400	2極	220	264	132	270	80	160	190	Φ7	M12
	3極	220	264	132	270	80	80	190	Φ7	M12
	4極	300	272	130	265	80	160	190	Φ7	M12
HD11-600	2極	240	325	112	305	100	200	140	Φ9	M16
	3極	240	325	112	305	100	100	140	Φ9	M16
	4極	370	325	112	305	100	200	140	Φ9	M16
HD11-1000	2極	270	382	118	355	120	240	140	Φ9	2-M12
	3極	325	382	118	355	120	120	140	Φ9	2-M12
	4極	450	382	118	355	120	240	140	Φ9	2-M12
HD11-1500	2極	300	410	128	364	130	260	140	Φ11	4-M12
	3極	360	410	128	364	130	130	140	Φ11	4-M12
	4極	490	410	128	364	130	260	140	Φ11	4-M12

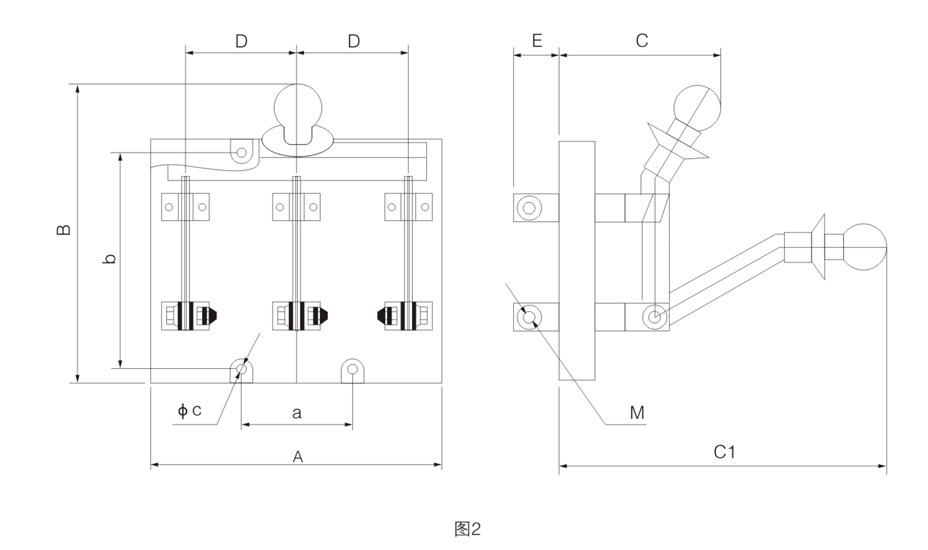

HD11系列開關板后接線外形與安裝尺寸見圖2及表3。

表3

型號		外形尺寸						安裝尺寸
型號		A	B	C	C1	D	E	a	b	Φc	M
HD11-100	2極	170	205	110	220	70	32	120	140	Φ7	M8
	3極	190	205	110	220	70	32	70	140	Φ7	M8
	4極	260	230	118	238	70	32	140	140	Φ7	M8
HD11-200	2極	170	205	110	220	70	32	120	140	Φ7	M8
	3極	190	205	110	220	70	32	70	140	Φ7	M8
	4極	260	230	118	238	70	32	140	140	Φ7	M8
HD11-400	2極	220	264	132	270	80	43	160	190	Φ7	M12
	3極	220	264	132	270	80	43	80	190	Φ7	M12
	4極	300	272	130	265	80	43	160	190	Φ7	M12
HD11-600	2極	240	325	112	305	100	55	200	140	Φ9	M16
	3極	240	325	112	305	100	55	100	140	Φ9	M16
	4極	370	325	112	305	100	55	200	140	Φ9	M16
HD11-1000	2極	270	382	118	355	120	70	240	140	Φ9	2-M12
	3極	325	382	118	355	120	70	120	140	Φ9	2-M12
	4極	450	382	118	355	120	70	240	140	Φ9	2-M12
HD11-1500	2極	300	410	128	364	130	85	260	140	Φ11	4-M12
	3極	360	410	128	364	130	85	130	140	Φ11	4-M12
	4極	490	410	128	364	130	85	260	140	Φ11	4-M12

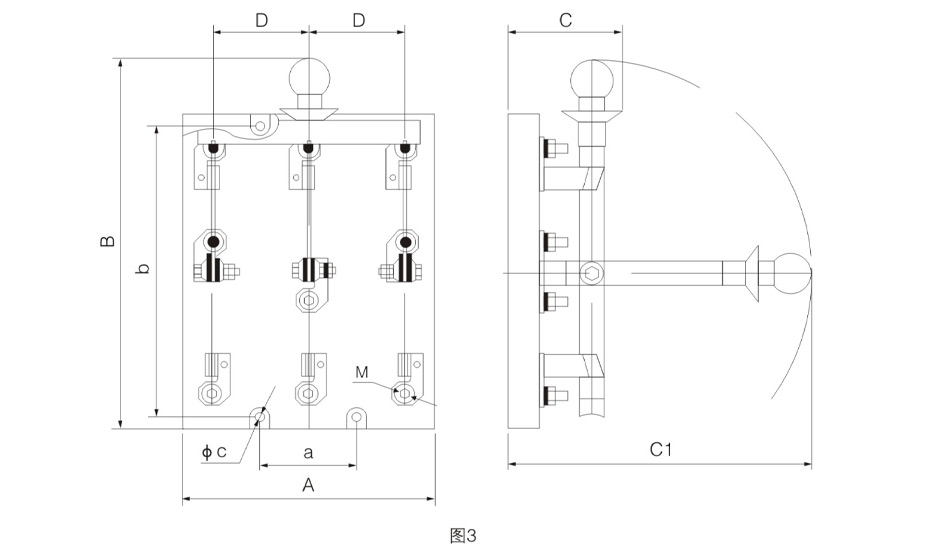

HS11系列開關板前接線外形與安裝尺寸見圖3及表4。

表4

型號		外形尺寸					安裝尺寸
型號		A	B	C	C1	D	a	b	Φc	M
HS11-100	2極	160	285	90	225	70	140	220	Φ7	M8
	3極	190	285	90	225	70	70	220	Φ7	M8
	4極	260	305	80	245	70	140	220	Φ7	M8
HS11-200	2極	160	285	90	225	70	140	220	Φ7	M8
	3極	190	285	90	225	70	70	220	Φ7	M8
	4極	260	305	80	245	70	140	220	Φ7	M8
HS11-400	2極	190	365	110	290	80	160	260	Φ7	M12
	3極	220	365	110	290	80	80	260	Φ7	M12
	4極	300	375	85	290	80	160	220	Φ7	M12
HS11-600	2極	190	405	110	300	100	200	220	Φ9	M16
	3極	240	405	88	300	100	100	220	Φ9	M16
	4極	370	405	88	300	100	200	220	Φ9	M16
HS11-1000	2極	270	510	118	350	120	240	220	Φ9	2-M12
	3極	325	510	118	350	120	120	220	Φ9	2-M12
	4極	450	510	118	350	120	240	220	Φ9	2-M12
HS11-1500	2極	300	580	128	360	130	260	260	Φ11	4-M12
	3極	360	580	128	360	130	130	260	Φ11	4-M12
	4極	490	580	128	360	130	260	260	Φ11	4-M12

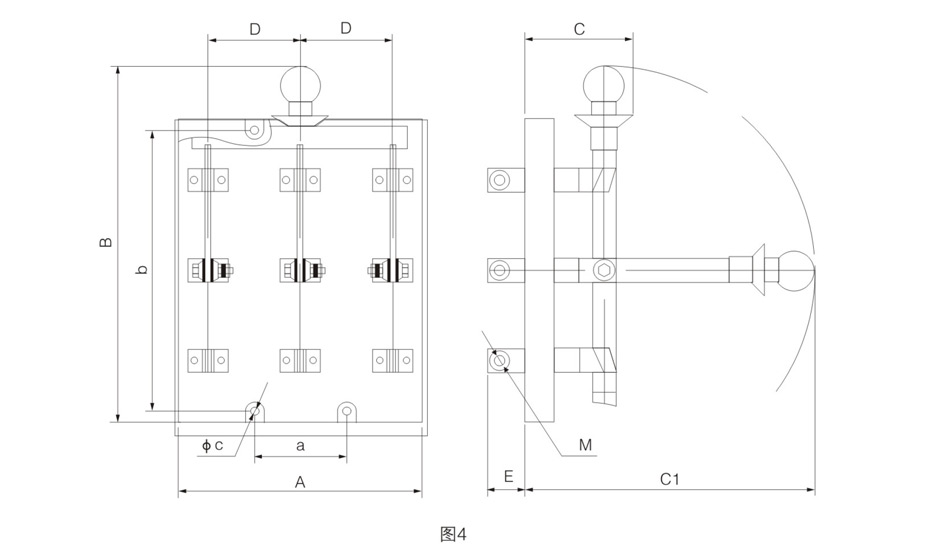

HS11系列開關板后接線外形與安裝尺寸見圖4及表5。

表5

型號		外形尺寸						安裝尺寸
型號		A	B	C	C1	D	E	a	b	Φc	M
HS11-100	2極	160	285	90	225	70	32	140	220	Φ7	M8
	3極	190	285	90	225	70	32	70	220	Φ7	M8
	4極	260	305	80	245	70	32	140	220	Φ7	M8
HS11-200	2極	160	285	90	225	70	32	140	220	Φ7	M8
	3極	190	285	90	225	70	32	70	220	Φ7	M8
	4極	260	305	80	245	70	32	140	220	Φ7	M8
HS11-400	2極	190	365	110	290	80	43	160	260	Φ7	M12
	3極	220	365	110	290	80	43	80	260	Φ7	M12
	4極	300	375	85	290	80	43	160	220	Φ7	M12
HS11-600	2極	190	405	110	300	100	55	200	220	Φ9	M16
	3極	240	405	88	300	100	55	100	220	Φ9	M16
	4極	370	405	88	300	100	55	200	220	Φ9	M16
HS11-1000	2極	270	510	118	350	120	70	240	220	Φ9	2-M12
	3極	325	510	118	350	120	70	120	220	Φ9	2-M12
	4極	450	510	118	350	120	70	240	220	Φ9	2-M12
HS11-1500	2極	300	580	128	360	130	85	260	260	Φ11	4-M12
	3極	360	580	128	360	130	85	130	260	Φ11	4-M12
	4極	490	580	128	360	130	85	260	260	Φ11	4-M12

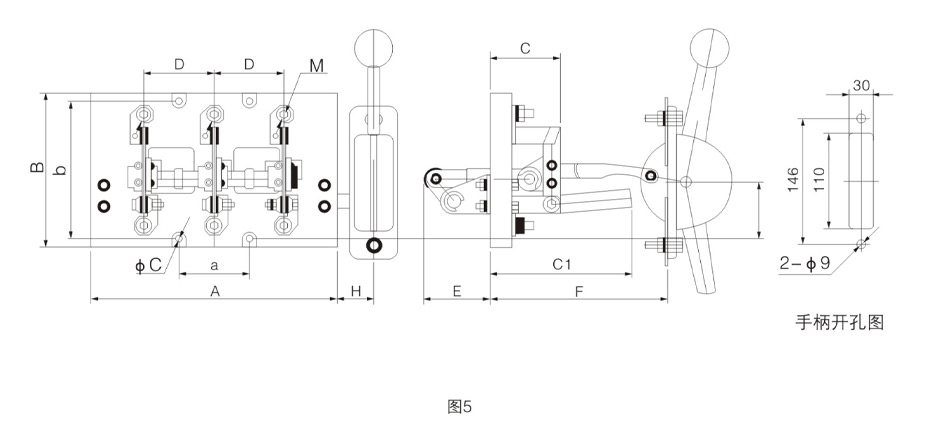

HD12系列開關外形與安裝尺寸見圖5及表6。

表6

型號		外形尺寸							安裝尺寸
型號		A	B	C	C1	D	E	F	a	b	Φc	H	K	M
HD12-100	2極	200	190	80	160	80	78	350	160	160	Φ7	33	82	M8
	3極	280	190	80	160	80	78	350	80	160	Φ7	33	82	M8
	4極	360	190	80	160	80	78	350	160	160	Φ7	33	82	M8
HD12-200	2極	200	190	80	160	80	78	350	160	160	Φ7	33	82	M8
	3極	280	190	80	160	80	78	350	80	160	Φ7	33	82	M8
	4極	360	190	80	160	80	78	350	160	160	Φ7	33	82	M8
HD12-400	2極	220	205	92	180	90	88	350	180	160	Φ7	30	88	M12
	3極	310	205	92	180	90	88	350	90	160	Φ7	30	88	M12
	4極	400	205	92	180	90	88	350	180	160	Φ7	30	88	M12
HD12-600	2極	250	300	100	188	100	94	350	200	160	Φ9	30	82	M16
	3極	330	300	100	188	100	94	350	100	160	Φ9	30	82	M16
	4極	430	300	100	188	100	94	350	200	160	Φ9	30	82	M16
HD12-1000	2極	290	315	116	226	120	105	350	240	160	Φ9	28	78	2-M12
	3極	400	315	116	226	120	105	350	120	160	Φ9	28	78	2-M12
	4極	520	315	116	226	120	105	350	240	160	Φ9	28	78	2-M12
HD12-1500	2極	310	355	125	238	130	114	350	260	160	Φ11	28	78	4-M12
	3極	440	355	125	238	130	114	350	130	160	Φ11	28	78	4-M12
	4極	570	355	125	238	130	114	350	260	160	Φ11	28	78	4-M12

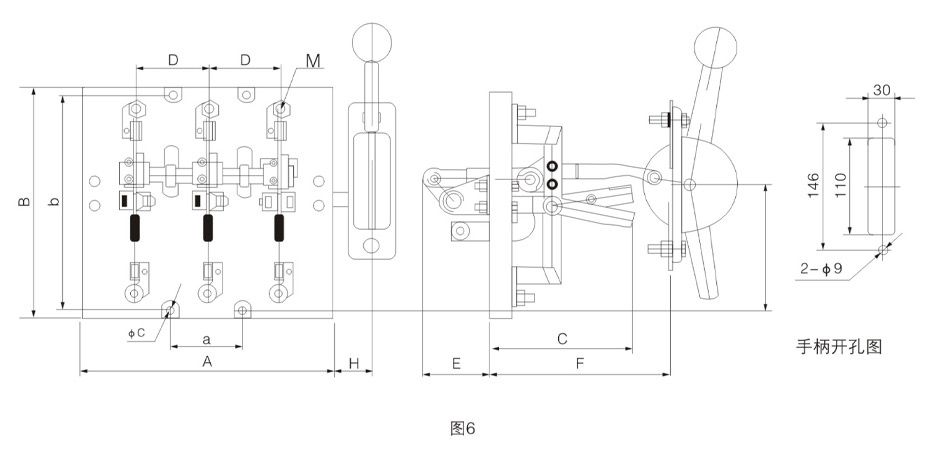

HS12系列開關外形與安裝尺寸見圖6及表7。

表7

型號		外形尺寸						安裝尺寸
型號		A	B	C	D	E	F	a	b	ΦC	H	K	M
HS12-100	2極	200	270	155	80	76	350	160	240	Φ7	35	158	M8
	3極	280	270	155	80	76	350	80	240	Φ7	35	158	M8
	4極	360	270	155	80	76	350	160	240	Φ7	35	158	M8
HS12-200	2極	200	270	155	80	76	350	160	240	Φ7	35	158	M8
	3極	280	270	155	80	76	350	80	240	Φ7	35	158	M8
	4極	360	270	155	80	76	350	160	240	Φ7	35	158	M8
HS12-400	2極	220	300	184	90	88	350	180	240	Φ7	30	172	M12
	3極	310	300	184	90	88	350	90	240	Φ7	30	172	M12
	4極	400	300	184	90	88	350	180	240	Φ7	30	172	M12
HS12-600	2極	250	400	190	100	95	350	200	240	Φ9	30	170	M16
	3極	330	400	190	100	95	350	100	240	Φ9	30	170	M16
	4極	430	400	190	100	95	350	200	240	Φ9	30	170	M16
HS12-1000	2極	290	435	220	120	105	350	240	240	Φ9	28	178	2-M12
	3極	400	435	220	120	105	350	120	240	Φ9	28	178	2-M12
	4極	520	435	220	120	105	350	240	240	Φ9	28	178	2-M12
HS12-1500	2極	310	480	242	130	120	350	260	240	Φ11	28	190	4-M12
	3極	440	480	242	130	120	350	130	240	Φ11	28	190	4-M12
	4極	570	480	242	130	120	350	260	240	Φ11	28	190	4-M12

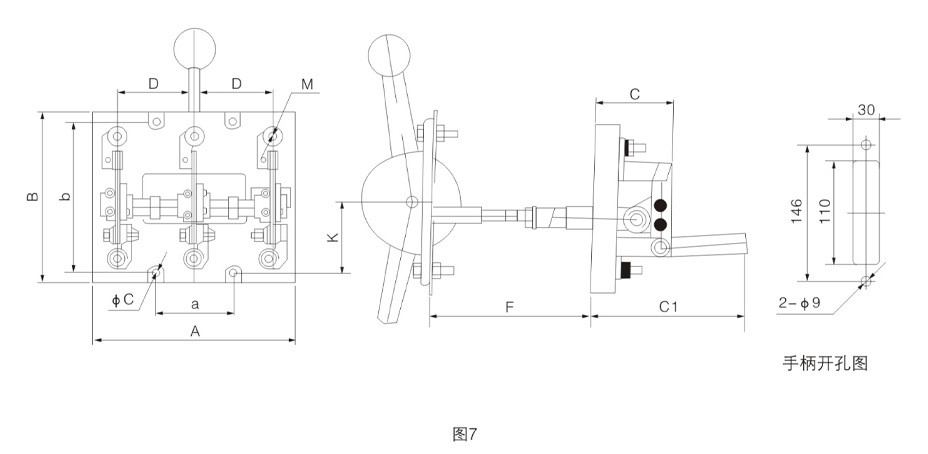

HD13系列開關外形與安裝尺寸見圖7及表8。

表8

型號		外形尺寸						安裝尺寸
型號		A	B	C	C1	D	F	a	b	Φc	K	M
HD13-100	2極	190	190	80	160	80	250	160	160	Φ7	82	M8
	3極	210	190	80	160	80	250	80	160	Φ7	82	M8
	4極	290	190	80	160	80	250	160	160	Φ7	82	M8
HD13-200	2極	190	190	80	160	80	250	160	160	Φ7	82	M8
	3極	210	190	80	160	80	250	80	160	Φ7	82	M8
	4極	290	190	80	160	80	250	160	160	Φ7	82	M8
HD13-400	2極	220	205	92	180	90	250	180	160	Φ7	88	M12
	3極	240	205	92	180	90	250	90	160	Φ7	88	M12
	4極	330	205	92	180	90	250	180	160	Φ7	88	M12
HD13-600	2極	240	300	100	188	100	250	200	160	Φ9	82	M16
	3極	270	300	100	188	100	250	100	160	Φ9	82	M16
	4極	370	300	100	188	100	250	200	160	Φ9	82	M16
HD13-1000	2極	280	315	116	226	120	250	240	160	Φ9	78	2-M12
	3極	325	315	116	226	120	250	120	160	Φ9	78	2-M12
	4極	450	315	116	226	120	250	240	160	Φ9	78	2-M12
HD13-1500	2極	310	355	125	238	130	250	260	160	Φ11	78	4-M12
	3極	360	355	125	238	130	250	130	160	Φ11	78	4-M12
	4極	490	355	125	238	130	250	260	160	Φ11	78	4-M12

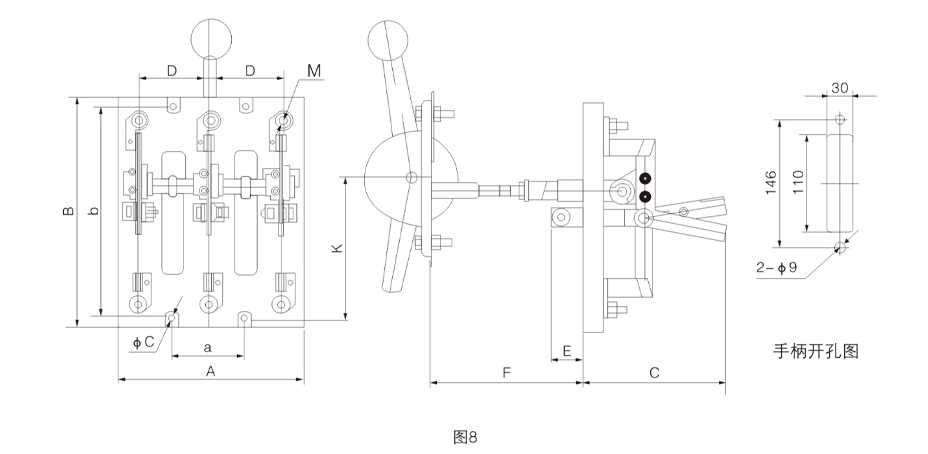

HS13系列開關外形與安裝尺寸見圖8及表9。

表9

型號		外形尺寸						安裝尺寸
型號		A	B	C	D	E	F	a	b	Φc	K	M
HS13-100	2極	190	270	155	80	35	250	160	240	Φ7	158	M8
	3極	210	270	155	80	35	250	80	240	Φ7	158	M8
	4極	290	270	155	80	35	250	160	240	Φ7	158	M8
HS13-200	2極	190	270	155	80	35	250	160	240	Φ7	158	M8
	3極	210	270	155	80	35	250	80	240	Φ7	158	M8
	4極	290	270	155	80	35	250	160	240	Φ7	158	M8
HS13-400	2極	220	300	184	90	45	250	180	240	Φ7	172	M12
	3極	240	300	184	90	45	250	90	240	Φ7	172	M12
	4極	330	300	184	90	45	250	180	240	Φ7	172	M12
HS13-600	2極	240	400	190	100	54	250	200	240	Φ9	170	M16
	3極	270	400	190	100	54	250	100	240	Φ9	170	M16
	4極	370	400	190	100	54	250	200	240	Φ9	170	M16
HS13-1000	2極	280	435	220	120	66	250	240	240	Φ9	178	2-M12
	3極	325	435	220	120	66	250	120	240	Φ9	178	2-M12
	4極	450	435	220	120	66	250	240	240	Φ9	178	2-M12
HS13-1500	2極	310	480	242	130	80	250	260	260	Φ11	190	4-M12
	3極	360	480	242	130	80	250	130	260	Φ11	190	4-M12
	4極	490	480	242	130	80	250	260	260	Φ11	190	4-M12

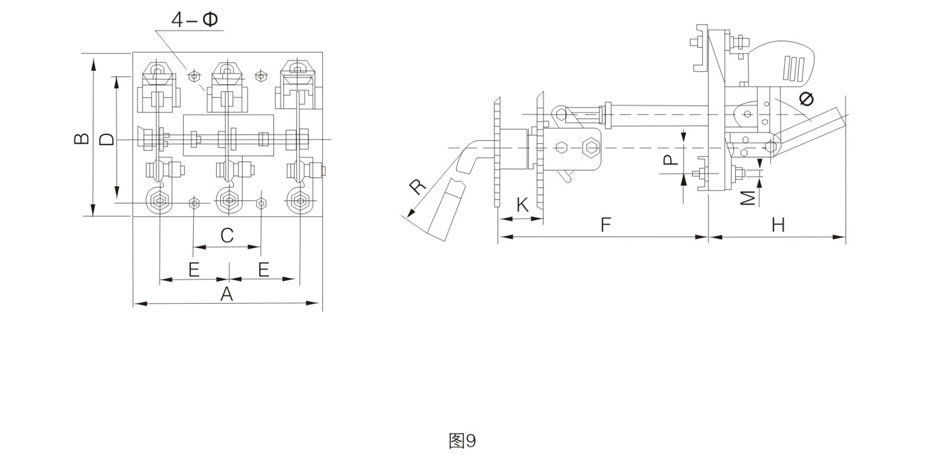

HD13BX系列旋轉式刀開關外形與安裝尺寸見圖9及表10。

表10

規格	200	400	600	1000	1500
A	210	240	260	312	350
B	180	206	300	320	360
C	80	90	100	120	130
D	160	160	160	160	160
E	80	90	100	120	130
F	300	300	300	300	300
K	50	50	50	50	50
H	160	184	189	228	233
P	20	20	20	20	20
Φ	80°	80°	80°	80°	80°
M	8	12	16	12	12
R	400	400	400	400	400
Φ	7	7	9	9	11

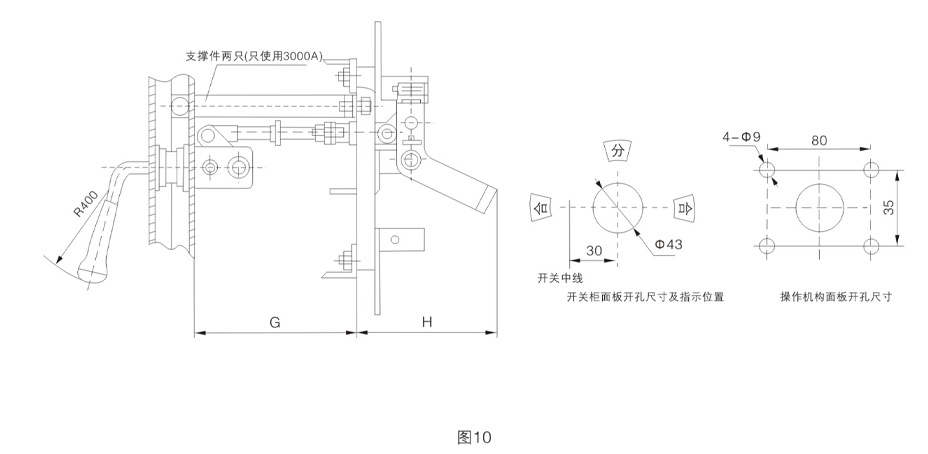

HS13BX系列旋轉式刀開關外形與安裝尺寸見圖10及表11。

表11

型號		外形尺寸						安裝尺寸
型號		A	B	C	D	E	G	a	b	Φc	H	K	M
HS13BX-100	3極	210	270	155	80	35	250	80	240	Φ7	35	158	M8
HS13BX-100	4極	290	270	155	80	35	250	160	240	Φ7	35	158	M8
HS13BX-200	3極	210	270	155	80	35	250	80	240	Φ7	35	158	M8
HS13BX-200	4極	290	270	155	80	35	250	160	240	Φ7	35	158	M8
HS13BX-400	3極	240	300	184	90	45	250	90	240	Φ7	30	172	M12
HS13BX-400	4極	330	300	184	90	45	250	180	240	Φ7	30	172	M12
HS13BX-600	3極	270	400	190	100	54	250	100	240	Φ9	30	170	M16
HS13BX-600	4極	370	400	190	100	54	250	200	240	Φ9	30	170	M16
HS13BX-1000	3極	330	435	220	120	66	250	120	240	Φ9	28	178	2-M12
HS13BX-1000	4極	450	435	220	120	66	250	240	240	Φ9	28	178	2-M12
HS13BX-1500	3極	370	480	242	130	80	250	130	260	Φ11	28	190	4-M12
HS13BX-1500	4極	500	480	242	130	80	250	260	260	Φ11	28	190	4-M12
HS13BX-2000（單刀片）	3極	370	480	242	130	80	250	130	260	Φ11	28	190	4-M12
HS13BX-2000（單刀片）	4極	500	480	242	130	80	250	260	260	Φ11	28	190	4-M12

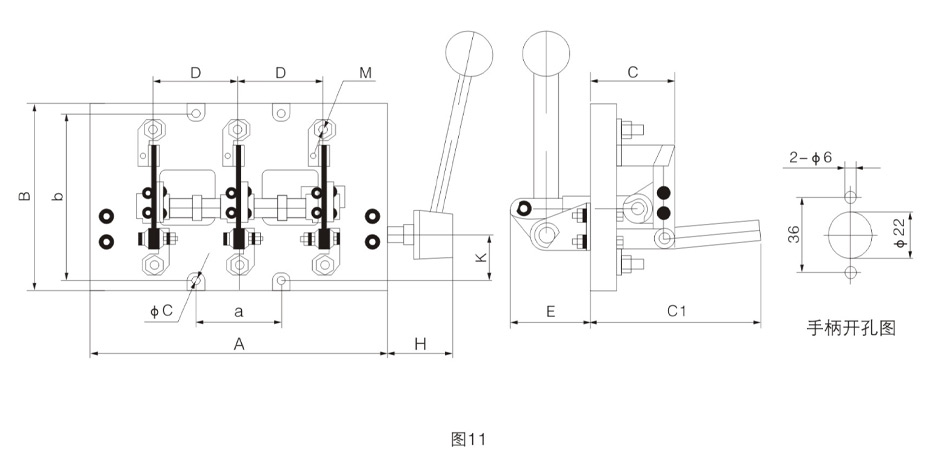

HD14系列開關外形與安裝尺寸見圖11及表12。

表12

型號		外形尺寸						安裝尺寸
型號		A	B	C	C1	D	E	a	b	Φc	H	K	M
HD14-100	2極	200	190	80	160	80	78	160	160	Φ7	90	45	M8
	3極	280	190	80	160	80	78	80	160	Φ7	90	45	M8
	4極	360	190	80	160	80	78	160	160	Φ7	90	45	M8
HD14-200	2極	200	190	80	160	80	78	160	160	Φ7	90	45	M8
	3極	280	190	80	160	80	78	80	160	Φ7	90	45	M8
	4極	360	190	80	160	80	78	160	160	Φ7	90	45	M8
HD14-400	2極	220	205	92	180	90	88	180	160	Φ7	88	50	M12
	3極	310	205	92	180	90	88	90	160	Φ7	88	50	M12
	4極	400	205	92	180	90	88	180	160	Φ7	88	50	M12
HD14-600	2極	250	300	100	188	100	94	200	160	Φ9	88	45	M16
	3極	330	300	100	188	100	94	100	160	Φ9	88	45	M16
	4極	430	300	100	188	100	94	200	160	Φ9	88	45	M16
HD14-1000	2極	290	315	116	226	120	105	240	160	Φ9	85	42	2-M12
	3極	400	315	116	226	120	105	120	160	Φ9	85	42	2-M12
	4極	520	315	116	226	120	105	240	160	Φ9	85	42	2-M12
HD14-1500	2極	310	355	125	238	130	114	260	160	Φ11	85	42	4-M12
	3極	440	355	125	238	130	114	130	160	Φ11	85	42	4-M12
	4極	570	355	125	238	130	114	260	160	Φ11	85	42	4-M12

HS14系列開關外形與安裝尺寸見圖12及表13

表13

型號		外形尺寸						安裝尺寸
型號		A	B	C	D	E	a	b	Φc	H	K	M
HS14-100	2極	200	270	155	80	76	160	240	Φ7	92	195	M8
	3極	280	270	155	80	76	80	240	Φ7	92	195	M8
	4極	360	270	155	80	76	160	240	Φ7	92	195	M8
HS14-200	2極	200	270	155	80	76	160	240	Φ7	92	195	M8
	3極	280	270	155	80	76	80	240	Φ7	92	195	M8
	4極	360	270	155	80	76	160	240	Φ7	92	195	M8
HS14-400	2極	220	300	184	90	88	180	240	Φ7	88	208	M12
	3極	310	300	184	90	88	90	240	Φ7	88	208	M12
	4極	400	300	184	90	88	180	240	Φ7	88	208	M12
HS14-600	2極	250	400	190	100	95	200	240	Φ9	88	205	M16
	3極	330	400	190	100	95	100	240	Φ9	88	205	M16
	4極	430	400	190	100	95	200	240	Φ9	88	205	M16
HS14-1000	2極	290	435	220	120	105	240	240	Φ9	85	214	2-M12
	3極	400	435	220	120	105	120	240	Φ9	85	214	2-M12
	4極	520	435	220	120	105	240	240	Φ9	85	214	2-M12
HS14-1500	2極	310	480	242	130	120	260	260	Φ11	85	226	4-M12
	3極	440	480	242	130	120	130	260	Φ11	85	226	4-M12
	4極	570	480	242	130	120	260	260	Φ11	85	226	4-M12

HD/HS

HD/HS 返回

產品中心

聯系我們

在線留言

HD/HS

產品描述
