CCQ2
產品描述
適用范圍
操作是由邏輯控制板以各種邏輯命令來管理電機、變速箱的操作運行來實現，電機帶動開關彈簧蓄能，瞬時釋放的加速機構，怏速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉換，通過明顯可見狀態實現安全隔離，極大的提高了各項電器性能與機械性能。
CCQ2開關整體設計為金屬外殼，小巧堅固。CCQ2開關，控制部分為金屬外殼，開關外殼部件采用玻璃纖維不飽和聚脂樹脂制造，具有較強的介電性能，防護能力和可靠的操作安全性。開關適用于供電系統的主電源與備用電源之間自動轉換或兩臺負載設備的自動轉換及安全隔離等。開關造型美觀、新穎、簡潔、體積小、功能全，是不同場合的理想選擇。
符合標準
IEC60947-3/GB14048.3《低壓開關設備和控制設備第3部分：開關、隔離器、隔離開關以及熔斷器組合電器》
IEC60947-6/GB14048.11《低壓開關設備和控制設備第6-1部分：多功能電器轉換開關電器》

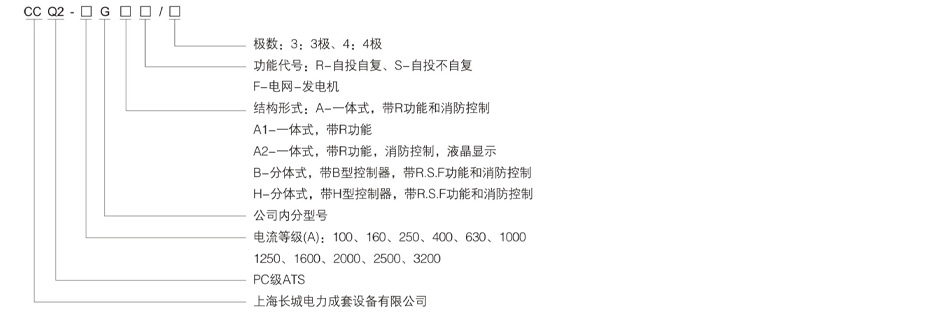

型號及含義
產品用途
產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸配電系統及自動化系統。
性能及特點
采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠；
采用過零位技術，緊爭情況下可強制置零（同時切斷兩路電源）、滿足消防聯動需要；
執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無噪音、沖擊力小；
操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；
執行負荷隔防開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉
具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離
安全性能好，自動化程度高，可靠性高，使用壽命8000次以上
機電一體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強，對外無干擾；
具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作（Ⅰ-O-Ⅱ）；
安裝方便，控制回路采用接插式端子連接；
四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。
主要技術性能參數
|
額定電流Ith |
20A |
40A |
60A |
80A |
100A |
125A |
160A |
250A |
400A |
630A |
800A |
1000A |
1250A |
1600A |
2000A |
2500A |
3200A |
|
|
額定絕緣電壓Ui |
750V |
1000V |
||||||||||||||||
|
額定沖擊耐受電壓Uimp |
8KV |
12KV |
||||||||||||||||
|
額定工作電壓Ue |
AC440V |
|||||||||||||||||
|
額定工作電流le |
AC-31A |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
250 |
400 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
AC-35A |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
250 |
400 |
630 |
800 |
1000 |
1000 |
1600 |
1250 |
1250 |
1250 |
|
|
AC-33A |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
250 |
400 |
400 |
630 |
800 |
800 |
1000 |
2000 |
2500 |
3200 |
|
|
額定接通能力 |
10Ie |
|||||||||||||||||
|
額定分?jǐn)嗄芰? |
8Ie |
|||||||||||||||||
|
額定限制短路電流Is |
50kA |
70kA |
100kA |
120kA |
||||||||||||||
|
額定短時耐受電流ls |
7kA |
9kA |
13kA |
26kA |
50kA |
55kA |
||||||||||||
|
轉換時間Ⅰ-Ⅱ或Ⅱ-Ⅰ |
0.45s |
0.6s |
1.2s |
1.8s |
2.4s |
|||||||||||||
|
控制電壓 |
DC24V、48V、110V AC220V |
|||||||||||||||||
|
電機能耗 |
||||||||||||||||||
|
額定功率 |
啟動 |
300W |
325W |
355W |
400W |
440W |
600W |
|||||||||||
|
正常 |
55W |
62W |
74W |
90W |
98W |
120W |
||||||||||||
|
重量4極 |
7.0 |
7.2 |
7.2 |
7.2 |
7.5 |
7.5 |
8.8 |
9.0 |
16.5 |
17 |
32 |
36 |
40 |
43 |
50 |
53 |
75 |
|

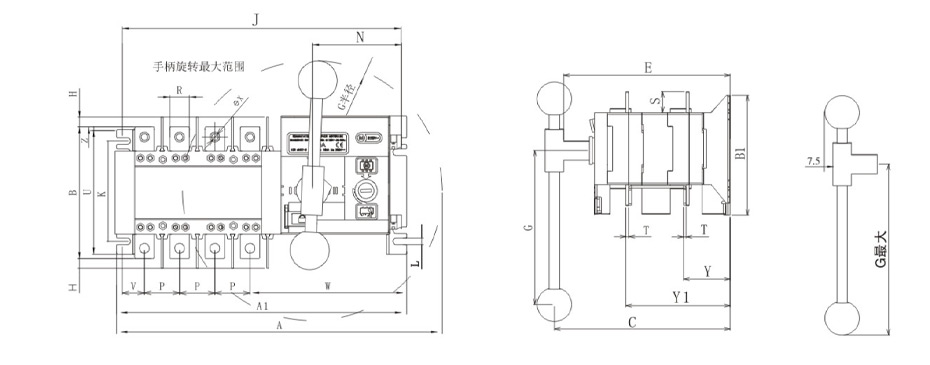

外形安裝尺寸圖(100~1600A)

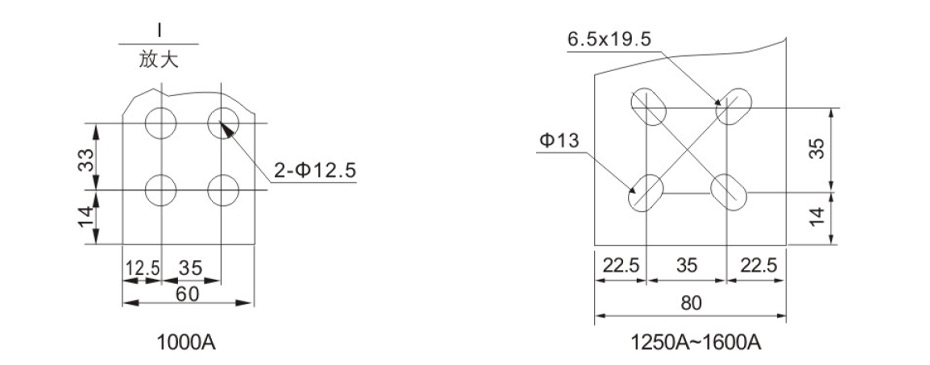

1000A~1600A安裝圖
100A~1600A安裝尺寸
|
規格 |
總尺寸 |
開關安裝 |
接線端子 |
|||||||||||||||||
|
In |
A |
A1 |
B |
B1 |
C |
E |
G |
J |
K |
L |
N |
P |
R |
S |
T |
U |
W |
ΦX |
Y |
Y1 |
|
100A/3 |
235 |
232 |
118 |
107 |
141 |
140 |
115 |
221.5 |
84 |
7 |
74.5 |
30 |
13 |
18 |
2.5 |
107 |
126 |
6 |
39 |
92 |
|
100A/4 |
247 |
244 |
118 |
107 |
141 |
140 |
115 |
233.5 |
84 |
7 |
74.5 |
30 |
13 |
18 |
2.5 |
107 |
126 |
6 |
39 |
92 |
|
125A/3 |
292 |
267 |
146 |
142 |
230 |
193 |
145 |
251 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
126 |
158 |
9 |
57 |
127 |
|
125A/4 |
322 |
300 |
146 |
142 |
230 |
193 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
126 |
158 |
9 |
57 |
127 |
|
160A/3 |
292 |
267 |
146 |
142 |
230 |
193 |
145 |
251 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
126 |
158 |
9 |
57 |
127 |
|
160A/4 |
322 |
300 |
146 |
142 |
230 |
193 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
35 |
126 |
158 |
9 |
57 |
127 |
|
250A/3 |
356 |
305 |
179 |
142 |
230 |
193 |
145 |
287 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
135 |
168 |
11 |
58 |
130 |
|
250A/4 |
406 |
360 |
179 |
142 |
230 |
193 |
145 |
343 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
135 |
168 |
11 |
58 |
130 |
|
400A/3 |
487 |
375 |
245 |
220 |
274 |
263 |
189 |
356 |
180 |
9 |
93 |
65 |
32 |
39 |
5 |
220 |
203 |
11 |
82 |
186 |
|
400A/4 |
552 |
433 |
245 |
220 |
274 |
263 |
189 |
416 |
180 |
9 |
93 |
65 |
32 |
39 |
5 |
220 |
203 |
11 |
82 |
186 |
|
630A/3 |
487 |
375 |
265 |
220 |
274 |
263 |
189 |
356 |
180 |
9 |
93 |
65 |
40 |
49 |
5 |
220 |
203 |
12 |
82 |
186 |
|
630A/4 |
552 |
445 |
265 |
220 |
274 |
263 |
189 |
416 |
180 |
9 |
93 |
65 |
40 |
49 |
5 |
220 |
203 |
12 |
82 |
186 |
|
800A/3 |
670 |
515 |
353 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
13 |
107 |
240 |
|
800A/4 |
760 |
636 |
353 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
12.5 |
107 |
240 |
|
1000A/3 |
670 |
515 |
353 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
13 |
107 |
240 |
|
1000A/4 |
760 |
636 |
353 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
60 |
54.5 |
8 |
250 |
207 |
12.5 |
107 |
240 |
|
1250A/3 |
670 |
515 |
367 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
80 |
68 |
8 |
250 |
207 |
13 |
108 |
240 |
|
1250A/4 |
760 |
636 |
367 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
80 |
68 |
8 |
250 |
207 |
13 |
108 |
240 |
|
1600A/3 |
670 |
515 |
370 |
250 |
321 |
308 |
443 |
495 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
108 |
240 |
|
1600A/4 |
760 |
636 |
370 |
250 |
321 |
308 |
443 |
616 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
108 |
240 |

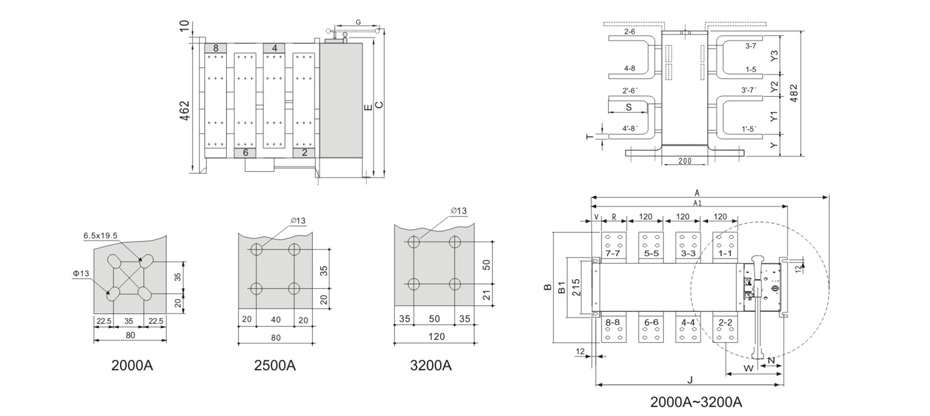

2000A~3200A兩進一出安裝圖
2000A~3200A安裝尺寸
|
規格 |
總尺寸 |
開關安裝 |
接線端子 |
||||||||||||||
|
A |
A1 |
B |
B1 |
C |
E |
G |
J |
N |
R |
S |
T |
W |
Y |
Y1 |
Y2 |
Y3 |
|
|
2000A/3P |
680 |
525 |
405 |
254 |
480 |
467 |
447 |
498 |
84.5 |
80 |
76 |
10 |
204.5 |
105 |
87 |
125 |
88 |
|
2000A/4P |
800 |
646 |
405 |
254 |
480 |
467 |
447 |
618 |
84.5 |
80 |
76 |
10 |
204.5 |
105 |
87 |
125 |
88 |
|
2500A/3P |
680 |
525 |
427 |
254 |
480 |
467 |
447 |
498 |
84.5 |
80 |
80 |
15 |
204.5 |
98 |
100 |
116 |
100 |
|
2500A/4P |
800 |
646 |
427 |
254 |
480 |
467 |
447 |
618 |
84.5 |
80 |
80 |
15 |
204.5 |
98 |
100 |
116 |
100 |
|
3200A/3P |
680 |
525 |
458 |
254 |
480 |
467 |
447 |
498 |
84.5 |
120 |
95 |
15 |
204.5 |
98 |
107 |
109 |
106 |
|
3200A/4P |
800 |
646 |
458 |
254 |
480 |
467 |
447 |
618 |
84.5 |
120 |
95 |
15 |
204.5 |
98 |
107 |
109 |
106 |

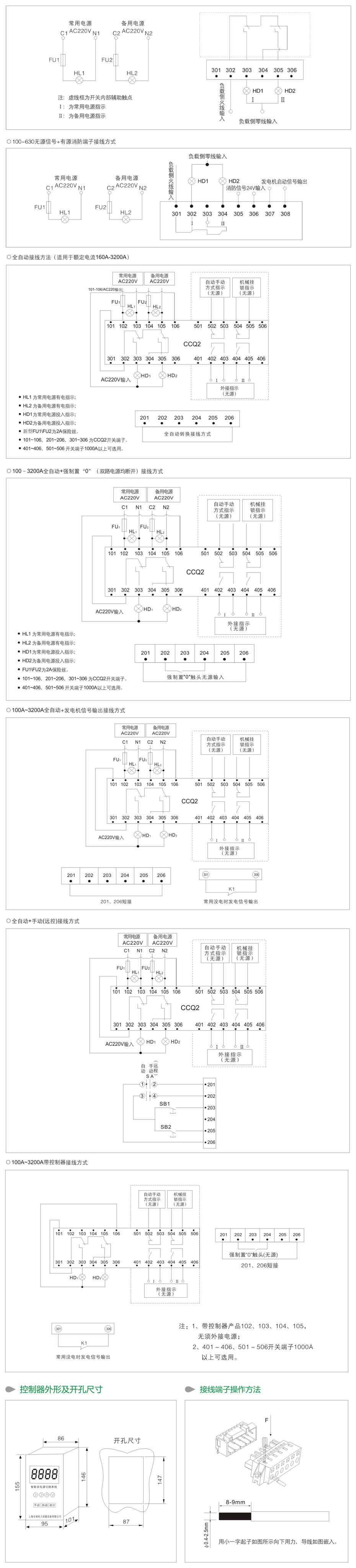

開關接線方法
經濟型接線方式（只有100A以下）
100A經濟型屬自動型轉換開關，用戶只需將主備電源接到接線排上就可以工作。當兩路電源都正常時開關都以主電源接入為負載電源。如果常用電源沒電了會轉換到備用電源（備用電源要正常），而當常用電源正常后會自動切換到主電源。
100A及以下經濟型，其控制電源由廠家直接從主電源內部引入，用戶如有需要主備電源合閘指示，接線方法見下圖端子接線方法：只有一組六位端子。
