YGW1-1600
產品描述
1產品概述
YGW1系列智能型萬能式斷路器（以下簡稱斷路器）主要適用于交流50Hz、60Hz，額定工作電壓為400V、690V，額定電流為200A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、接地等故障的危害。斷路器核心部件采用智能型控制器，具有精確的選擇性保護，可避免不必要的停電，提高供電系統可靠性、連續性和安全性。
該斷路器能廣泛適用于電站、工廠、礦山和現代高層建筑，特別是智能樓宇中的配電系統，在風力發電、太陽能發電等綠色能源領域中也被廣泛運用。
該斷路器符合lEC60947-2和GB/T14048.2標準。

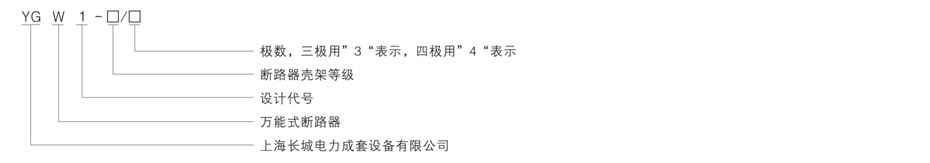

1.2型號含義
安裝方式：固定式、抽屜式。
操作方式：電動操作、手動操作。
使用類別：B類。
極數：三極、四極。
脫扣器種類：智能型控制器、欠電壓瞬時（或延時）脫扣器和分勵脫扣器。
1.4智能型控制器功能
a）具有過載長延時反時限、短延時反時限、短延時定時限，瞬時動作等保護功能，可由用戶自行設定，組成所需的保護特性；
b）接地故障保護功能；
c）過載報警功能；
d）試驗功能；
e）負載監控功能；
g）自診斷功能；
h）MCR功能；
i）熱模擬功能；
j）觸頭損耗指示；
2正常工作條件和安裝條件
2.2安裝地點的海拔不超過2000m。
2.3安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的平均最低溫度不超過+25℃，該月的平均最大相對濕度不超過90%，并考慮因溫度變化發生在產品表面上的凝露。
2.4污染等級為3級。
2.5斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為Ⅳ，其余輔助電路、控制電路安裝類別為Ⅲ。
2.6安裝位置應垂直，各方向的傾斜度不超過5°。
2.7正常貯存和運輸條件
A）溫度下限不低于-25℃，上限不超過+55℃；
B）相對溫度（+25℃）不超過95%；
C）產品在運輸過程中，應輕搬輕放，不應倒放，應盡量避免劇烈碰撞。
3技術數據及性能
|
型號及殼架電流Inm |
YGW1-1600 |
YGW1-2000 |
YGW1-3200 |
YGW1-4000 |
YGW1-6300 |
||
|
額定電流In（A） |
200、400、630、800、1000、1250、1600 |
400、630、800、1000、1250、1600、2000 |
2000、2500、2900、3200、4000（增容型） |
3600、4000 |
4000、5000、6300 |
||
|
中性極額定電流IN（A） |
100%In |
100%In |
100%In |
50%In |
50%In |
||
|
額定工作電壓Ue（V） |
AC400/690 |
||||||
|
頻率 |
50Hz |
||||||
|
極數 |
3P/4P |
||||||
|
額定沖擊耐受電壓Uimp（kV） |
AC12 |
||||||
|
額定絕緣電壓Ui（V） |
AC1000 |
||||||
|
工頻耐受電壓（V） |
AC3500 |
||||||
|
額定極限短路分?jǐn)嗄芰cu（kA） |
AC400V |
65 |
80 |
100 |
100 |
120 |
|
|
AC690V |
50 |
50 |
65 |
65 |
－ |
||
|
額定運行短路分?jǐn)嗄芰cs（kA） |
AC400V |
55 |
65 |
80 |
80 |
100 |
|
|
AC690V |
50 |
50 |
65 |
65 |
－ |
||
|
額定短時耐受電流Icw（kA） |
AC400V |
55 |
50 |
65 |
65 |
100 |
|
|
AC690V |
50 |
50 |
65 |
65 |
－ |
||
|
使用類別 |
B |
||||||
|
全分?jǐn)鄷r(shí)間（無附加延時） |
≤30ms |
||||||
|
閉合時間 |
≤70ms |
||||||
|
電氣壽命（次）≤3200每1h/20 ＞3200每1h/10 |
AC400V |
6000 |
5000 |
3000 |
2000 |
1500 |
|
|
AC690V |
5000 |
4000 |
2000 |
1500 |
1000 |
||
|
機械壽命（次）≤2500每1h/20 ＞2500每1h/10 |
免維護 |
15000 |
10000 |
8000 |
5000 |
2000 |
|
|
有維護 |
20000 |
12000 |
10000 |
6000 |
2500 |
||
|
抽屜座機械壽命（每1h/20次） |
1000 |
1000 |
1000 |
600 |
300 |
||
|
進線方式 |
上進線或下進線 |
||||||
|
飛弧距離 |
0 |
||||||
|
安裝方式 |
固定式或抽屜式 |
||||||
|
接線方式 |
水平接線或垂直接線 |
水平接線 |
|||||
3.2斷路器進出線的最大功率損耗（環境溫度+40°C）
|
產品型號 |
殼架電流Inm |
功率損耗（W） |
|||
|
3P抽屜式 |
4P抽屜式 |
3P固定式 |
4P固定式 |
||
|
YGW1-1600 |
1600 |
230 |
306 |
136 |
182 |
|
YGW1-2000 |
2000 |
395 |
526 |
262 |
350 |
|
YGW1-3200 |
3200 |
556 |
742 |
307 |
409 |
|
YGW1-4000 |
4000 |
660 |
880 |
332 |
450 |
|
YGW1-6300 |
6300 |
1429 |
1905 |
－ |
－ |
此表數據僅供用戶選型參考使用，不能作為斷路器實際使用中的功耗。
3.3環境溫度變化工作電流降容查詢表
|
殼架等級與額定電流（A）環境溫度 |
40℃ |
50℃ |
60℃ |
70℃ |
|
|
YGW1-1600 |
200 |
200 |
200 |
200 |
200 |
|
400 |
400 |
400 |
400 |
400 |
|
|
630 |
630 |
630 |
630 |
630 |
|
|
800 |
800 |
800 |
800 |
800 |
|
|
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
1250 |
1250 |
1250 |
1150 |
1150 |
|
|
1600 |
1600 |
1500 |
1300 |
1300 |
|
|
YGW1-2000 |
400 |
400 |
400 |
400 |
400 |
|
630 |
630 |
630 |
630 |
630 |
|
|
800 |
800 |
800 |
800 |
800 |
|
|
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
1250 |
1250 |
1250 |
1250 |
1250 |
|
|
1600 |
1600 |
1600 |
1500 |
1300 |
|
|
2000 |
2000 |
1800 |
1700 |
1600 |
|
|
YGW1-3200 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
2500 |
2500 |
2300 |
2200 |
2200 |
|
|
2900 |
2900 |
2900 |
2800 |
2600 |
|
|
3200 |
3200 |
3000 |
2800 |
2600 |
|
|
4000 |
4000 |
3800 |
3600 |
3200 |
|
|
YGW1-4000 |
3600 |
3600 |
3500 |
3500 |
3400 |
|
4000 |
4000 |
3800 |
3600 |
3400 |
|
|
YGW1-6300 |
4000 |
4000 |
4000 |
4000 |
4000 |
|
5000 |
5000 |
5000 |
4800 |
4500 |
|
|
6300 |
6300 |
5600 |
5200 |
5100 |
|
3.4海拔高度降容系數
當海拔超過2000米時，大氣中的絕緣性能、冷卻性能、壓力等都會發生變化，其性能可參照表4修正：
|
海拔高度 |
2000 |
3000 |
4000 |
5000 |
|
|
相關項目降容系數 |
工作電流Ie |
1 |
0.93 |
0.88 |
0.82 |
|
短路分?jǐn)嗄芰cu、Ics |
1 |
0.83 |
0.71 |
0.63 |
|
|
短路耐受能力Icw |
1 |
0.83 |
0.71 |
0.63 |
|
|
額定沖擊耐受電壓Uimp |
1 |
0.9 |
0.71 |
0.63 |
|
|
工頻耐受電壓 |
1 |
0.9 |
0.71 |
0.63 |
|
|
額定絕緣電壓Ui |
1 |
0.83 |
0.71 |
0.63 |
|
3.5用戶安裝母排推薦見表5
|
額定電流（A） |
外接銅排規格（寬×厚mm） |
每極根數（根） |
截面積（mm2） |
|
200 |
20×5 |
1 |
100 |
|
400 |
40×5 |
1 |
200 |
|
630 |
40×5 |
2 |
400 |
|
800 |
50×5 |
2 |
500 |
|
1000 |
60×5 |
2 |
600 |
|
1250 |
80×5 |
2 |
800 |
|
1600 |
100×5 |
2 |
1000 |
|
2000 |
100×5 |
3 |
1500 |
|
2500 |
100×5 |
4 |
2000 |
|
2900 |
100×10 |
3 |
3000 |
|
3200 |
100×10 |
4 |
4000 |
|
3600 |
100×10 |
5 |
5000 |
|
4000 |
100×10 |
5 |
5000 |
|
5000 |
100×10 |
6 |
6000 |
|
6300 |
100×10 |
8 |
8000 |
銅排材料為T2裸銅，外接銅排規格根據實際使用情況可進行變更，但應該滿足表中不同電流對應的截面積要求。
3.6智能型控制器的保護性能

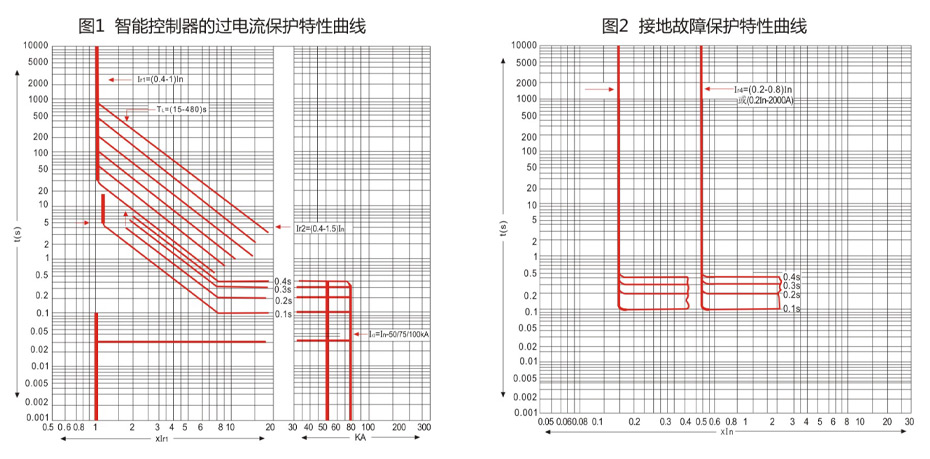

智能控制器的過電流保護特性曲線見圖1
3.6.1智能控制器的整定范圍I/In及準確度
|
保護類型 |
長延時 |
|
|
|
||||
|
框架等級 |
IR |
準確度 |
Isd |
準確度 |
Ii |
準確度 |
Ig |
準確度 |
|
YGW1-1600 |
(0.4~1)In |
±10% |
(0.4~15)In |
±10% |
1In~50kA+OFF |
±15% |
(0.2~1)In |
±10% |
|
YGW1-2000 |
1In~50kA+OFF |
|||||||
|
YGW1-3200/4000 |
1In~75kA+OFF |
|||||||
|
YGW1-6300 |
1In~100kA+OFF |
|||||||
3.6.2長延時過電流保護反時限動作特性
長延時過電流保護反時限動作特性，其反時限曲線符合I2TL=（1.5r1）2tL的特性曲線。式中為實際動作電流；TL為長延時的實際動作時間；tL為長延時1.5IR的整定時間。
|
電流倍數 |
動作時間 |
||||||
|
1.05IR |
2h內不動作 |
||||||
|
1.3IR |
＜1h動作 |
||||||
|
1.5IR |
整定時間 |
15 |
30 |
60 |
120 |
240 |
480 |
|
2.0IR |
動作時間 |
8.4 |
16.9 |
33.7 |
67.5 |
135 |
270 |
3.6.3短延時過電流保護動作特性
控制器的短延時保護特性在低倍數電流時為反時限，其反時限曲線符合I2Ts=（8IR）2ts（式中Ts為短延時的實際動作時間；ts為短延時的設置時間）。當過載電流I>8IR1時，應自動轉換為定時限特性，其定時限特性見下表。
|
電流 |
動作時間 |
|||||
|
I≥Isd,I≤8IR |
反時限 |
I2Ts=（8IR）2ts |
||||
|
I≥Isd,I＞8IR |
定時限 |
整定時間 |
0.1 |
0.2 |
0.3 |
0.4 |
|
動作時間 |
0.06 |
0.14 |
0.23 |
0.35 |
||
3.6.4短路瞬時保護動作特性
瞬時保護功能防止配電系統的負載短路，此類故障一般為相間故障，短路電流比較大，需要快速斷開。此保護是基于電流真有效值進行的保護。當I≤0.85Ii時不動作，I>1.15Ii時動作（Ⅰ為實際短路電流）。
3.6.5接地故障保護動作特性及曲線（圖2）
接地故障保護分二種：一種是檢測中性點電流，當三相電流平衡時，中性點電流為零，當三相電流不平衡時，中性點電流超過整定值時，智能控制器報警，經過整定的延時時間后，按要求發出指令，使斷路器斷開或不斷開。另一種是檢測接地線電流，當電流超過整定值時，智能控制器報警，經過整定的延時時間后，按要求發岀指令，使斷路器斷開或不斷開，接地故障保護特性為定時限。
|
動作電流設定值Ig |
（0.2~1）In+OFF |
|
動作特性 |
≤0.8Ig不動作 |
|
≥1.1Ig延時動作 |
|
|
整定時間 |
（0.2~1）In+OFF（OFF表示只報警不脫扣） |
3.6.6自診斷功能
智能控制器能夠?qū)ψ陨韺绗F(xiàn)的故障進行診斷，當計算機發生故障時能發岀岀錯"E″顯示或報警，同時重新起動計算機，用戶需要時，也可將斷路器分?jǐn)唷．?dāng)局部環境溫度達到80℃或者由于觸頭的發熱使杋殼內溫度超過80℃時，能發岀報警，并能在較小的電流時（用戶需要時）分?jǐn)鄶嗦菲鳌?

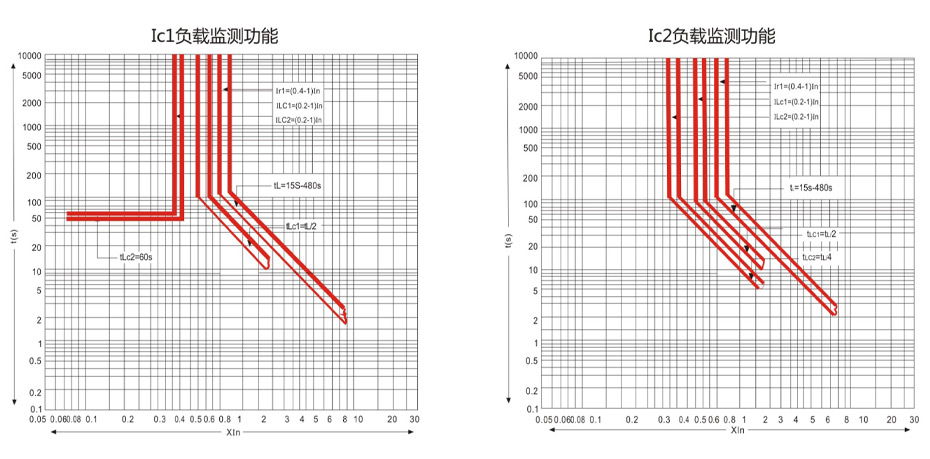

設置二個整定值，Ic1、Ic2整定范圍（0.2~1）In,Ic1延時特性為反時限特性，其延時整定值為長延時整定值的1/2，Ic2延時特性有二種；第一種為反時限特性，其時間整定值為長延時整定值的1/4；第二種為定時限特性，其延時時間為60s，這二種延時功能前者用于當電流接近過載整定值時分?jǐn)嘞录?jí)最不重要的負載，后者則用于當電流超過Ic1值，使延時分?jǐn)嘞录?jí)不重要負載后，電流下降，使主電路和重要負荷電路保持供電，當電流下降到Ic2時經一段延時后發岀指令，再次接通下級已切除過的電路恢復整個系統的供電。負載監控特性見下圖。
控制器能在運行時顯示其運行電流、電壓（即電流表、電壓表功能），故障發生時顯示其保護特性規定的區段并在分?jǐn)嚯娐泛箧i存故障顯示及故障電流，在整定時顯示整定區段的電流、時間及區段類別，如是延時動作，在動作進程中指示燈閃爍斷路器分?jǐn)嗪笾甘緹粲砷W爍轉為恒定發光。試驗時顯示試驗電流，延時時間試驗指示及試驗動作區段。

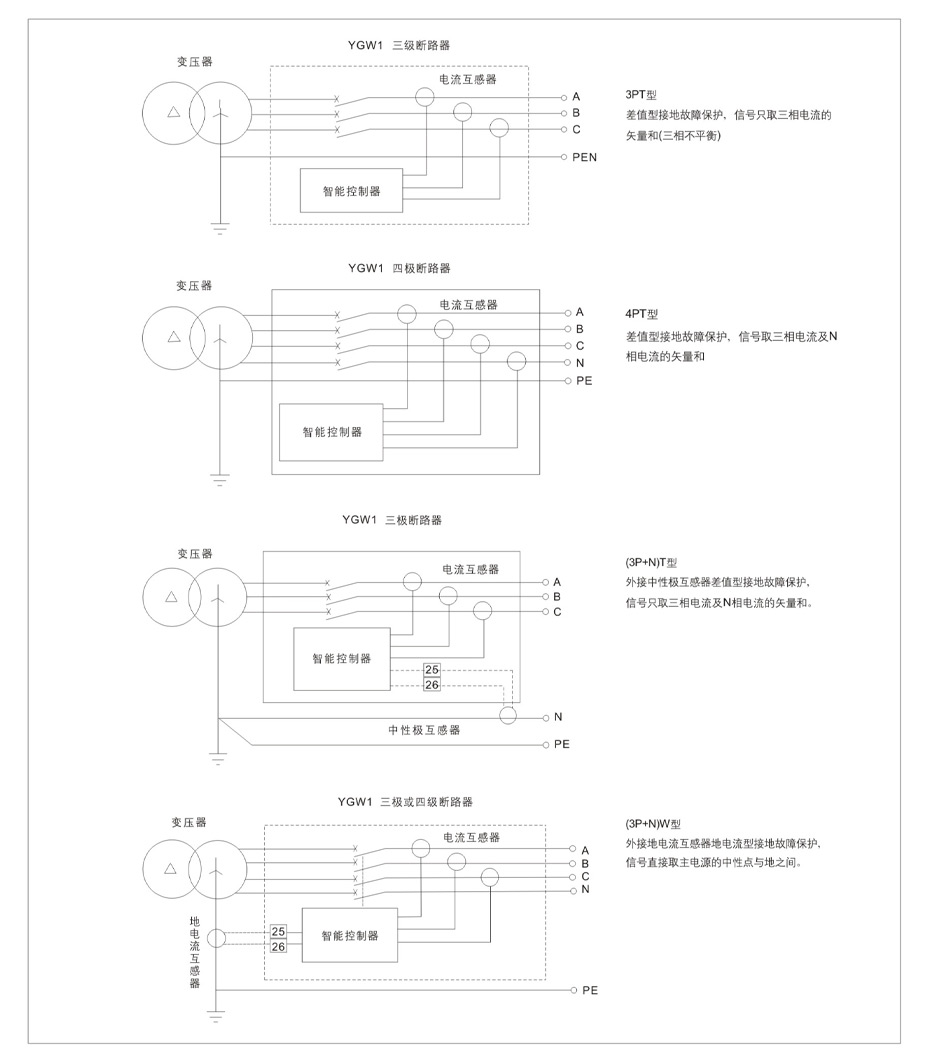

接地故障保護電路
外接式單相接地保護功能
外接式互感器（中性極互感器或地電流互感器）作為附件形式提供給用戶，由用戶自行將其套入母排中，并將連線（長度為2m）接至斷路器二次接線端子#25、#26
3.6.9 DO信號報警功能
控制器可輸出8路DO輸岀信號，用于控制器或聲光報警指示。對應的功能有∶過載預報警信號、短路脫扣信號（短延時和瞬時）、長延時脫扣信號、接地脫扣或報警信號、負載監控1信號、負載監控2信號、自診斷報警信號和故障跳閘信號（OCR）。
3.6.10 MCR和越限跳閘保護
MCR和越限跳閘功能為髙速瞬時保護，故障電流信號直接通過硬件比較電路發岀動作指令，MCR保護只在斷路器合閘瞬間（約100ms內）起作用，而越限跳閘保護在運行中一直起作用。MCR保護是對斷路器的極限接通能力進行保護，防止在開關閉合前電網已處于短路故障狀態，在合閘瞬間產生大于斷路器接通能力的電流，控制器以瞬時方式使斷路器分?jǐn)�。越限跳閘保護是對斷路器極限承載能力進行保護，防止斷路器承受超過極限承載能力的電流而損壞。
3.6.11熱記憶功能
控制器因過載或短延時脫扣后具有模擬雙金屬片特性的熱效應，過載熱效應能量30min釋放結束，短延時能量15min釋放結束。在此期間再發生過載、短延時故障，脫扣時間將變短�？刂破鲾嚯姡芰孔詣�(dòng)清零。
3.6.12可通信功能
除了具有智能型控制器所有功能外，同時具有串行通訊接口功能，通過通訊接口可組成主從結構的局域網系統（以下簡稱系統），由1-2臺計算機作為主站，若干智能斷路器或其它可通訊接口元件作為從站，系統網絡結構如下所示。
針對斷路器單元，系統可實現遠距離的“四遙”功能：多種電網參數和運動參數的監測，智能斷路器當前運行狀態監示，各種保護限值參數的調整和下載，智能斷路器的分、合操作控制等。系統適用于各種配電系統及電站，中、小變電所，工礦企業，樓宇等配電監控建設和改造。專用通訊協議接口的連接關系圖如下：
|
通訊協議 |
Modbus-RTU |
Profibus-DP |
DeviceNet |
|
|
通訊地址 |
0~255 |
3~126 |
0~63 |
|
|
傳輸速率（bit/s） |
9.6k、19.2k |
自適應 |
125k、250k、500k |
|
|
通訊模塊 |
內置 |
外掛 |
外掛 |
|
|
網絡功能 |
遙測 |
遠程實時監測電流、電壓、基波電流、基波電壓、功率、功率因數、電能、頻率、諧波電流電壓含有率、諧波電流電壓總畸變率等數據 |
||
|
遙調 |
遠程保護參數讀取和修改 |
|||
|
遙控 |
遠程控制斷路器的分合閘 |
|||
|
遙信 |
報警、故障脫扣、儲能信號、欠電壓、斷路器本體位置、合閘準備就緒、分合閘位置等斷路器狀態等指示。 |
|||
注：一條線路可同時連接32臺可通信斷路器。最大接線距離1200米，可通過加裝中間繼電器延長通信距離。
在同一電力回路中，兩臺或多臺有上下級關系的斷路器可實現區域選擇性連鎖，區堿選擇性連鎖包括短路連鎖和接地連鎖。根據故障發生的位置該連鎖存在兩種可能。
當短路或接地故障發生的位置在下級斷路器（2#~4#斷路器）的岀線側（如位置②）時，下級斷路器瞬時跳閘，并冋上級斷路器發岀區域連鎖信號；上級斷路器（1#斷路器）收到區域連鎖跳閘信號，按短路或接地保護設定進行延時。若上級斷路器延時過程中故障電流被消除，則保護返回，上級斷路器不動作；若下級斷路器跳閘后故障電流仍未消除，則上級斷路器按短路或接地保護設定動作，切除故障線路。
當短路或接地故障發生的位置在上級斷路器（1#斷路器）與下級斷路器（2#~4#斷路器）之間（如位置①）時，上級斷路器未收到區域連鎖信號，因而瞬時跳閘，快速切除故障線路。
斷路器的I/Ｏ端口設置要求：上級斷路器至少有一路DI設為區域連鎖檢測；下級斷路器至少有一路DＯ設為區域連鎖信號輸出。
|
控制器類型 |
長延時 |
短延時 |
瞬時 |
接地保護 |
負載監控Ic1 Ic2 |
|||
|
IR |
tL |
Isd |
tL |
Ii |
Ig |
tG |
||
|
YGW1-M |
1In |
60s |
8IR |
0.2s |
12IR |
0.8IR |
OFF |
1In |
|
YGW1-2M/3M |
1In |
60s |
8IR |
0.2s |
12IR |
0.8IR |
OFF |
1In |
|
YGW1-2H/3H |
1In |
60s |
8IR |
0.2s |
12IR |
0.8IR |
OFF |
1In |
4結構概述
抽屜式斷路器主要由觸頭系統、智能控制器、手動操作機構、電動操作機構、抽屜座組成；
斷路器為立體布置形式，具有結構緊湊、體積小的特點。觸頭系統封閉在絕緣底板內，每相觸頭都用絕緣板隔開，形成一個個小室，而智能控制器、手動操作機構，電動操作機構依次排在其前面，形成各自獨立的單元，如其中某一單元壞了，可將其整個拆下?lián)Q上新的（見圖3）。抽屜式斷路器由斷路器本體與抽屜座組成，抽屜座內的導軌能拉進拉出，通過斷路器本體上的母線與抽屜座上的橋式插頭的插入連接接通主回路。
抽屜式斷路器有三個工作位置：“連接”位置、“試驗”位置、“分離”位置，位置變更通過手柄的旋進或旋出來實現。三個位置的指示通過抽屜座橫梁上的指針顯示。當處于“連接”位置時，主回路和二次回路均接通，當處于“試驗”位置時，主回路斷開，并有絕緣隔板隔開，僅二次回路接通，可進行一些必要的動作試驗，當處于“分離”位置時，主回路與二次回路全部斷開。并且抽屜式斷路器具有機械聯鎖裝置，斷路器只有在連接位置或試驗位置才能使其閉合而在連接與試驗的中間位置斷路器不能閉合。
9斷路器的安裝維護和檢修
9.2安裝時，其底座應居于水平位置，并用M10螺釘固定。同時對斷路器進行可靠的保護接地，接地處有明顯的接地標記，固定式斷路器應嚴格遵守安全區。
9.3斷路器安裝完畢按有關接線圖接線后，在主電路通電前（抽屜式斷路器抽屜座上的指示指在試驗位置）應進行下列操作試驗：
a.檢査欠電壓、分勵脫扣器及閉合電磁鐵、電動操作電壓是否相符（欠電壓脫扣器應吸合斷路器才能操作）。
b.上下扳動面罩上的手柄七次后，面板顯示“貯能”，并聽到“卡嗒”一聲，即貯能結束，按動“1”按鈕或閉合電磁鐵通電，斷路器可靠閉合。扳動手柄能再次貯能。
c.電動機通電操作至面板顯示“貯能”，并伴隨“卡嗒”一聲，貯能結束，電動機自動斷電，按動“1”按鈕或閉合電磁鐵通電，斷路器可靠閉合。
d.斷路器閉合后，無論用欠電壓、分勵脫扣器或面罩上的“o″按鈕、智能型脫扣器的脫扣試驗均應能使斷路器斷開。
9.4斷路器的維護（每半年至少1次）
9.4.1所有摩擦，轉動部件按期添加潤湑油，應檢査斷路器與母線連接處螺栓是否被擰緊，接觸是否良好。
9.4.2應檢査斷路器本體及抽屜座絕緣間的塵埃堆積狀態，應定期清掃，應檢査斷路器二次回路端孑連接是否可靠。
9.4.3應檢査斷路器智能控制器是否顯示正常，應檢査智能控制器倸護特性整定值是否正確，應檢査斷路器分合指示是否正確可靠。
9.5斷路器的檢修（每年至少1次）。
9.5.1檢査斷路器各部分是否完整，整潔，如殼體，底架等絕緣部件檢査斷路器基座（與底板連接】是否牢固，在操作時應無振動。
9.5.2手動分合機構應動作靈活，無卡阻，二次回路輔助開關轉換應可靠正確，二次回路通電時，分勵脫扣器，閉合電磁鐵，欠電壓脫扣器動作應符合產品技術規定，電動操作機構應能動作正常。
9.5.3滅弧室的觸頭系統，觸指應完整，位置準確，鍍銀層應完好，滅弧室內應清掃干凈，（注意在打掃滅弧室時不得合分機構，斷路器與連接母線之間應連接可靠，螺栓應擰緊。
9.5.4本體與抽屜座連接的接觸件表面是否干浄，整潔，應予以清掃，去除表面灰塵及氧化物，保證連接可靠。
10故障分析與排除
|
常見故障 |
原因分析 |
排除方法 |
|
斷路器跳閘（故障指示燈亮） |
過載脫扣（長延時指示燈亮） |
檢查智能控制器上脫扣電流值及動作時間，找出故障并予以排除。按下復位按鈕將斷路器重新合閘。如果是實際運行電流與長延時動作電流整定值不匹配，則請根據實際運行電流修改長延時動作電流整定值，以適當?shù)钠ヅ浔Ｗo(hù)。 |
|
短路脫扣（短延時或瞬時指示燈亮） |
檢查智能控制器上脫扣電流值及動作時間，找出故障并予以排除。按下復位按鈕，將斷路器重新合閘。 |
|
|
接地故障脫扣（接地故障指示燈亮） |
檢查智能控制器上脫扣電流值及動作時間，找出故障并予以排除。按下復位按鈕，將斷路器重新合閘。 |
|
|
欠電壓脫扣器脫扣 |
1）檢查欠壓脫扣器電源電壓必須≥85%Ue； 2）檢查欠電壓脫扣器及控制單元是否出故障。 |
|
|
機械聯鎖動作 |
檢查兩臺裝有機械聯鎖的斷路器工作狀態。 |
|
|
斷路器不能合閘 |
欠電壓脫扣器沒有吸合 |
1）欠電壓脫扣器是否已通電； 2）檢查電源電壓是否低于85%Ue； 3）檢查欠電壓脫扣器是否燒壞，如確認燒壞應更換。 |
|
復位按鈕沒有復位 |
按下復位按鈕，將斷路器重新合閘。 |
|
|
抽屜式斷路器未搖到位 |
將抽屜式斷路器搖到位（應聽到”咔咔”兩下聲響） |
|
|
抽屜式斷路器二次回路接觸不良 |
檢查二次回路接觸情況，并予以排除。 |
|
|
斷路器未貯能 |
1）檢查電動機控制電源是否接通并且必須≥85%Us； 2）檢查電動機貯能機構有無故障。 |
|
|
機械聯鎖動作，斷路器被鎖住 |
檢查兩臺斷路器機械聯鎖工作狀態是否正常。 |
|
|
合閘電磁鐵有問題 |
1）檢查合閘電磁鐵電源電壓是否接通且≥85%Us； 2）如果合閘電磁鐵有問題，不能吸合應更換。 |
|
|
分勵脫扣器接線錯誤 |
分勵脫扣器應接按鈕開關常開點。 |
|
|
斷路器合閘后跳閘 |
1）立即跳閘 2）延時跳閘 |
1）在智能控制器上檢查分?jǐn)嚯娏髦导皠?dòng)作時間； 2）如果是短路的請尋找及排除短路故障； 3）如果是過載的請尋找及排除過載故障； 4）檢查分勵脫扣器按鈕是否接錯，再按下復位按鈕將斷路器重新合閘。 |
|
斷路器不能分閘 |
1）不能電動分閘2）不能手動分閘 |
1）檢查分勵脫扣器電路連接是否可靠及分勵脫扣器有無故障，如確認有故障應更換分勵脫扣器； 2）檢查操作機構，有無機械故障。 |
|
斷路器不能貯能 |
1）不能手動貯能2）不能電動貯能 |
1）檢查操作機構，有無機械故障； 2）檢查操作手柄是否卡死； 3）查電動貯能裝置控制電源電壓應≥85%Us；電路連接有無問題； 4）檢查電動機有無問題。 |
|
抽屜式斷路器在“分離”位置不能抽出斷路器 |
1）手柄末拔出2）斷路器沒有完全到達”分離”位置。 |
1）拔出手柄； 2）把斷路器完全搖到“分離”位置； 3）檢查抽屜內有無異物卡住。 |
|
抽屜式斷路器不能搖到“連接”位置 |
有異物落入抽屜座內卡死搖進機構或推進機構齒輪有損壞 |
1）檢查有無異物和齒條及齒輪卡死的情況； 2）檢查抽屜隔板是否掉落； 3）斷路器本體與抽屜座的殼架等級額定電流不相配。 |
|
智能控制器屏幕無顯示 |
1）智能控制器沒有接通電源 2）輔助電源輸入端與電壓不正常 3）智能控制器有故障。 |
1）檢查智能控制器電源連接是否良好； 2）切除智能控制器電源，然后再接通電源，如故障仍然存在，可能控制器有問題需更換。 |
|
H型控制器通信不正常 |
1）通信線與斷路器接線端子沒有可靠連接 2）通信線A、B端次序接反 3）通信距離、連接方式存在問題 4）斷路器通信地址設置存在問題 |
1）檢査通信線與斷路器接線端子是否連接可靠或是否錯接； 2）檢查通信A、B端次序是否接反，如接反應校正； 3）檢查通信距離、連線方式是否符合要求； 4）檢查斷路器通信地址設置是否正確并無沖突。 |

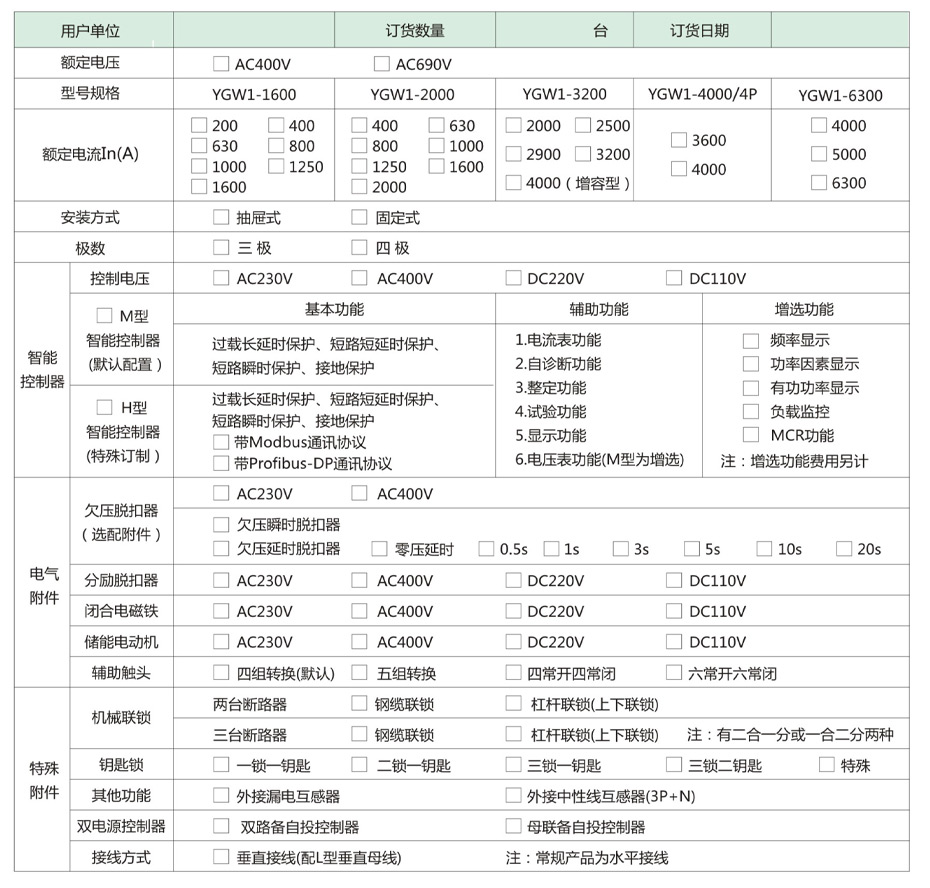

11訂貨須知
備注：1）訂貨時必須指明殼架電流、額定電流及輔助控制電壓。
2）表中內容請用戶在口內打"√″原則上毎種規格填-張，相同規格只須注明臺數；如無標注，本公司將按常規產品提倛。
常規產品配置說明電動操作∶分勵脫扣器、閉合電磁鐵、電動機、M型智能控制器、4組轉換觸頭、主回路水平接線、相間隔板、門框、安裝螺栓、使用說明書、包裝箱。
3）上述表中所涉及到的增選功能、選配附件、特殊訂制、特殊附件費用需另計。其他特殊要求請與廠商聯系。
12公司承諾
自產品生產日期十八個月內，在客戶正常的儲運、保養、使用條件下、因產品的制造質量問題而不能正常使用時，我公司提供“三包”服務。
